Tutoriel ailes Steampunk : fabriquer des ailes Steampunk facilement et à petit prix

Etape 1 – la mise en oeuvre :

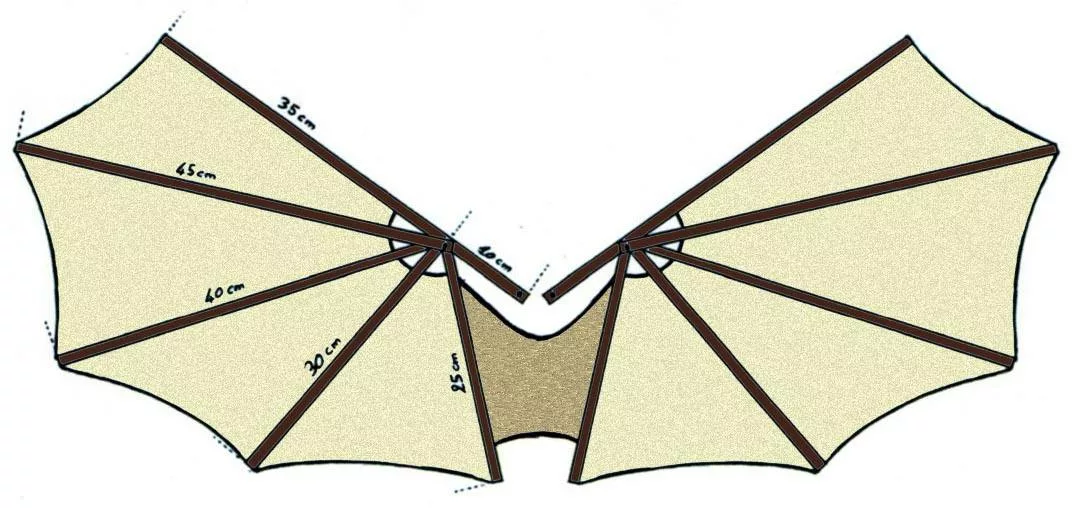

On commence tout d’abord par un petit croquis avec les dimensions des différentes parties des ailes. J’ai volontairement choisi une taille assez réduite (45 cm par aile … soit au final une envergure totale de 1,10m) pour la simple et bonne raison que nous évoluons dans des salons parfois bondés de monde où il est parfois difficile d’évoluer librement.

Étape 2 :

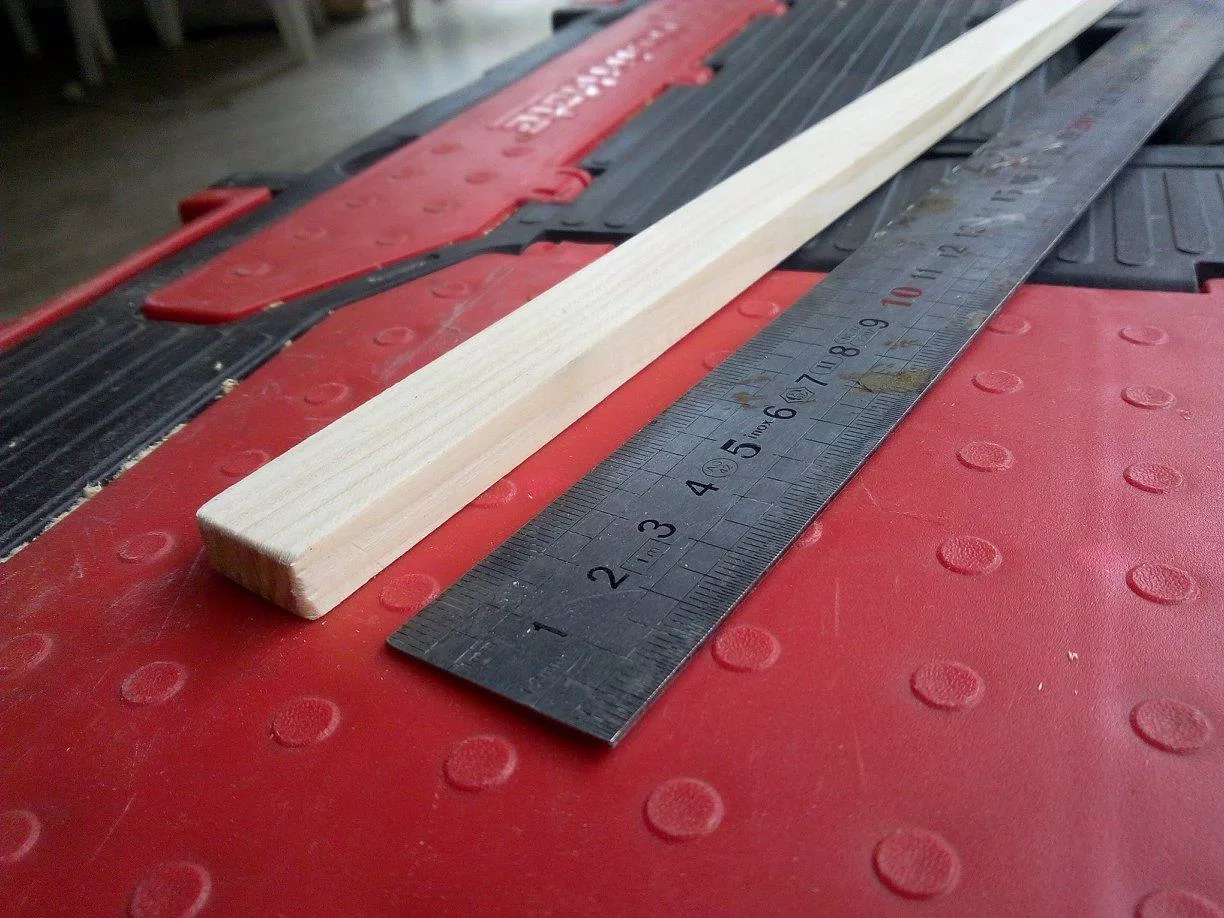

Pour l’armature, j’utilise de la baguette en bois en sapin de 1x2x200 cm (2 baguettes seront nécessaires : 1 baguette pour 1 aile).
Prix de la baguette environ 2,5 euros.

Étape 3 :

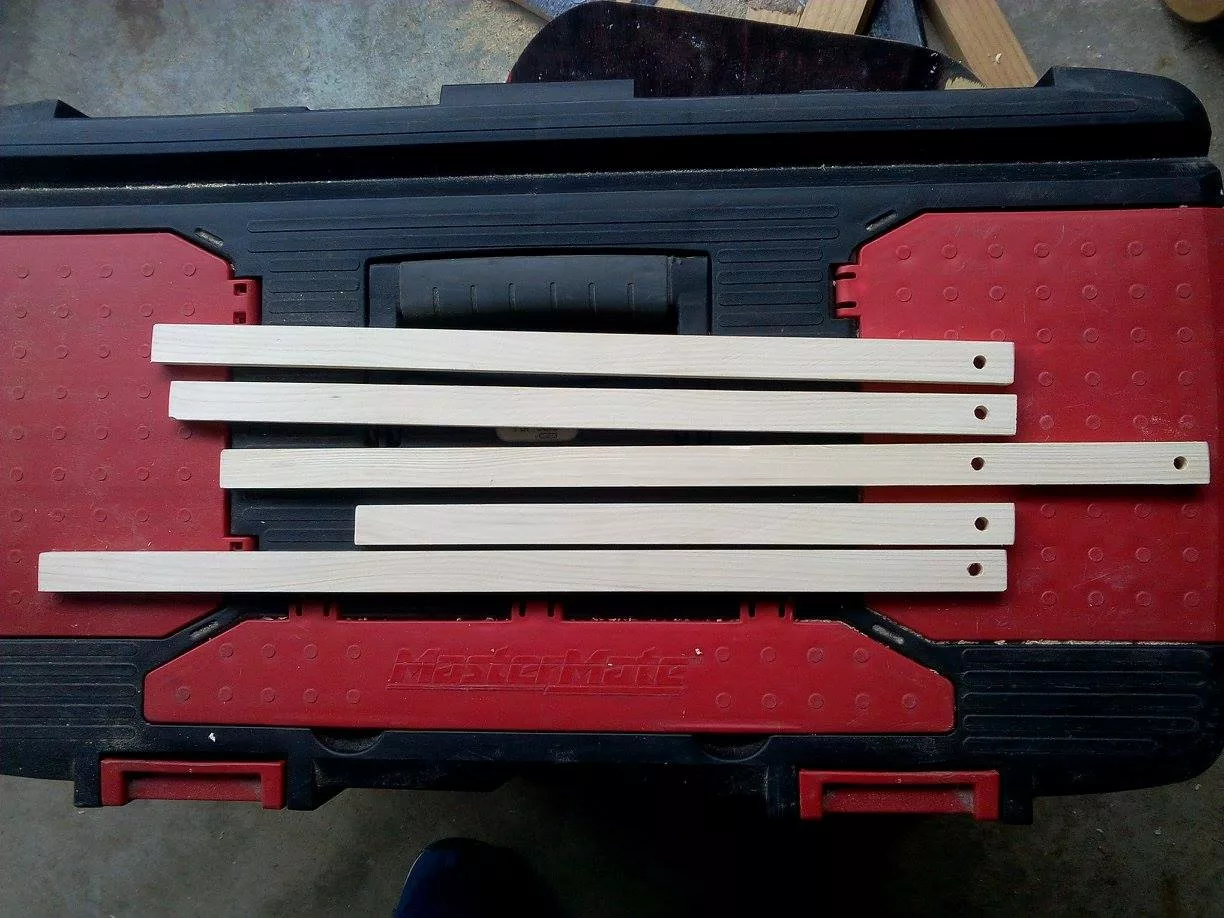

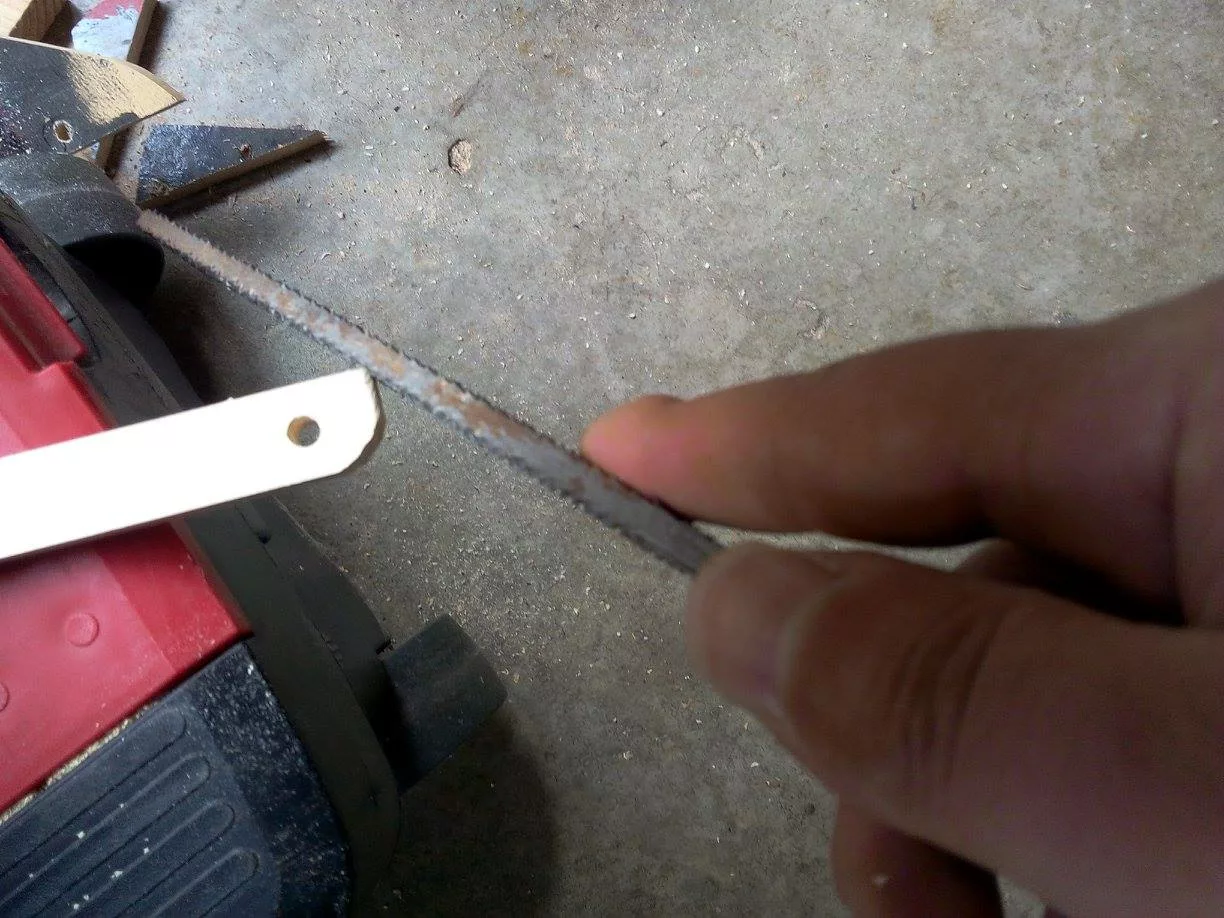

Je découpe dans la baguette les différentes pièces de l’armature aux dimensions indiquées sur mon croquis. La découpe a été faite à la scie à métaux qui offre plus de précision qu’une grosse scie à bois, et donne aussi une coupe plus nette.

Étape 4 :

Pour des raisons de sécurité, j’arrondis les extrémités de mes barres de bois à l’aide d’une lime à bois.
Je râpe grossièrement, le reste sera fait à l’aide de papier verre à grain 80.

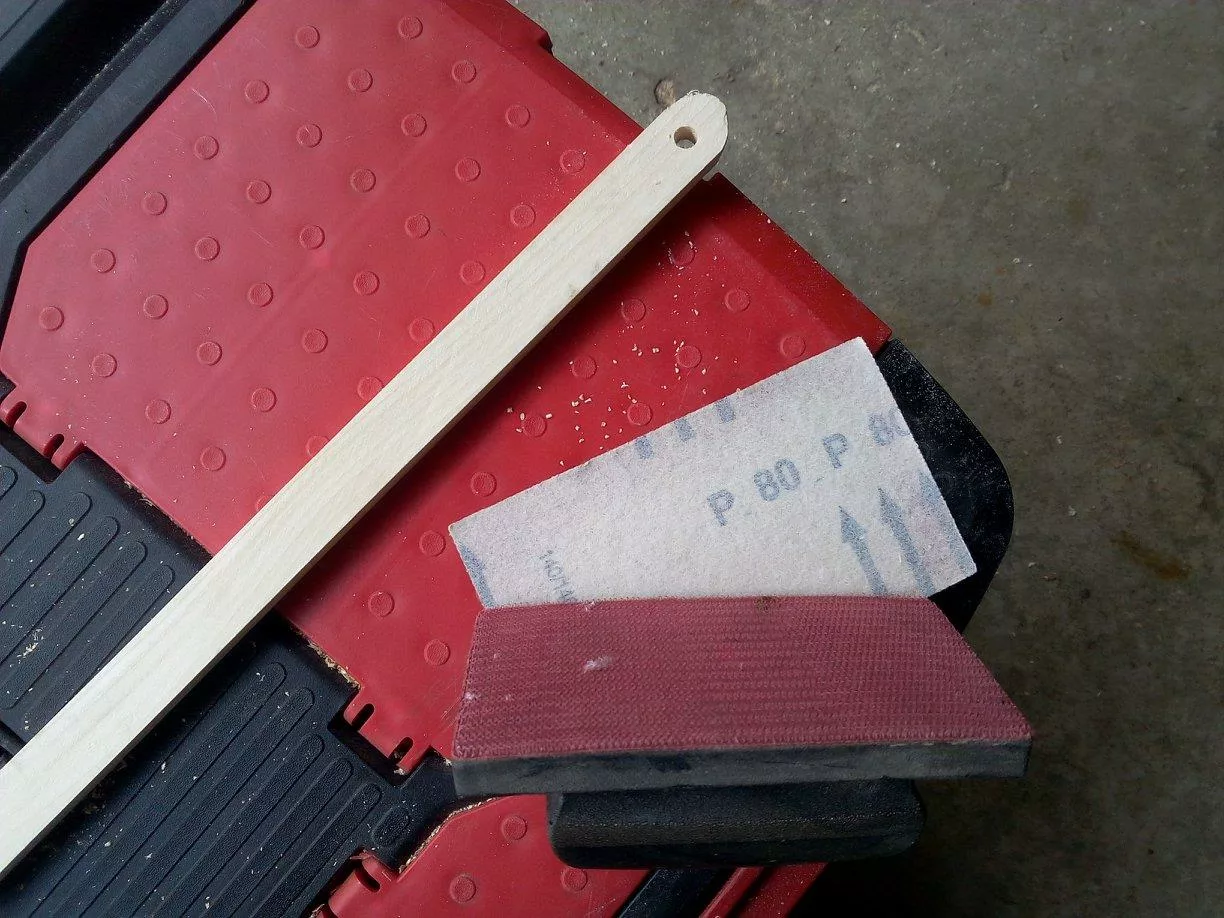

Étape 5 :

Je terminé le « cassage » des angles avec du papier verre de densité 80.
Il faut casser tous les angles afin de n’avoir plus aucune arrête saillante.

Étape 6 :

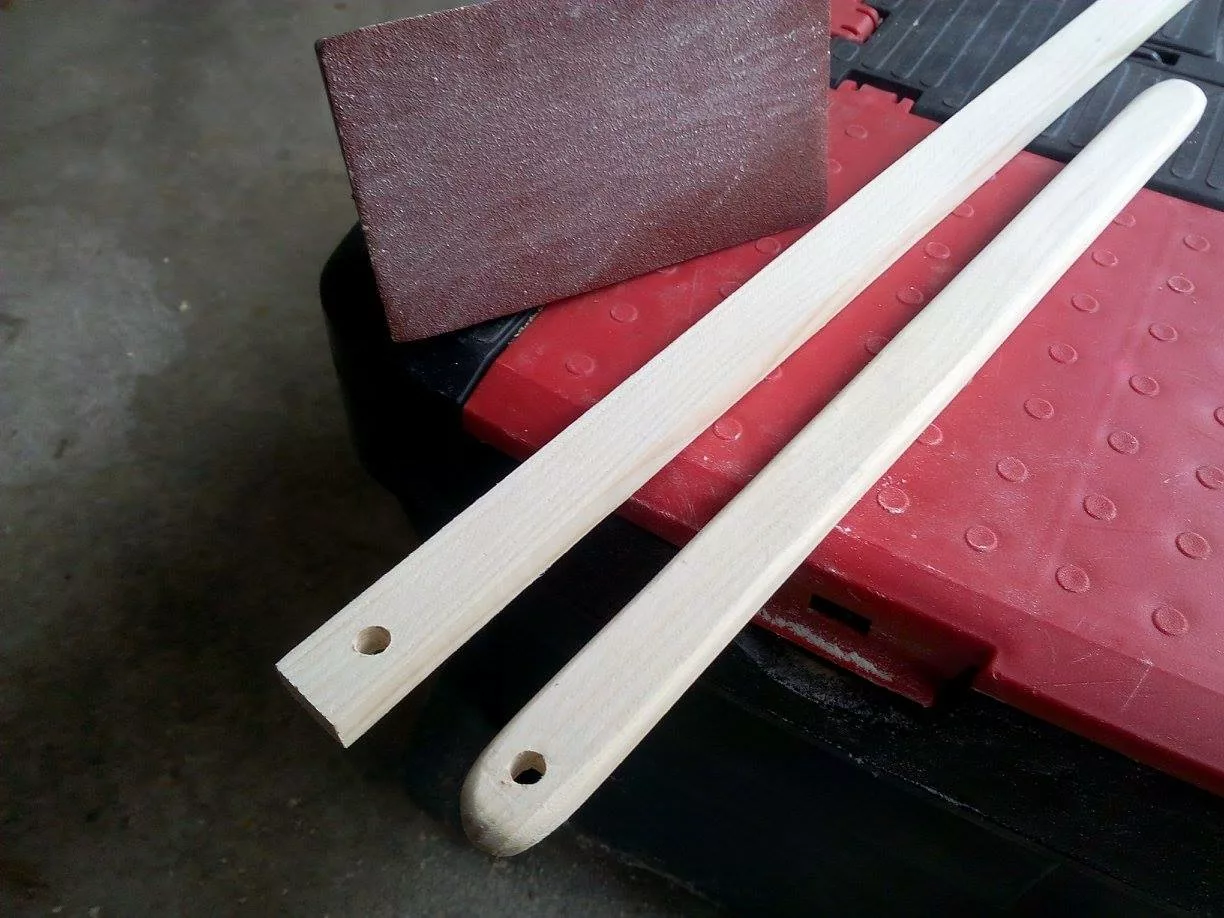

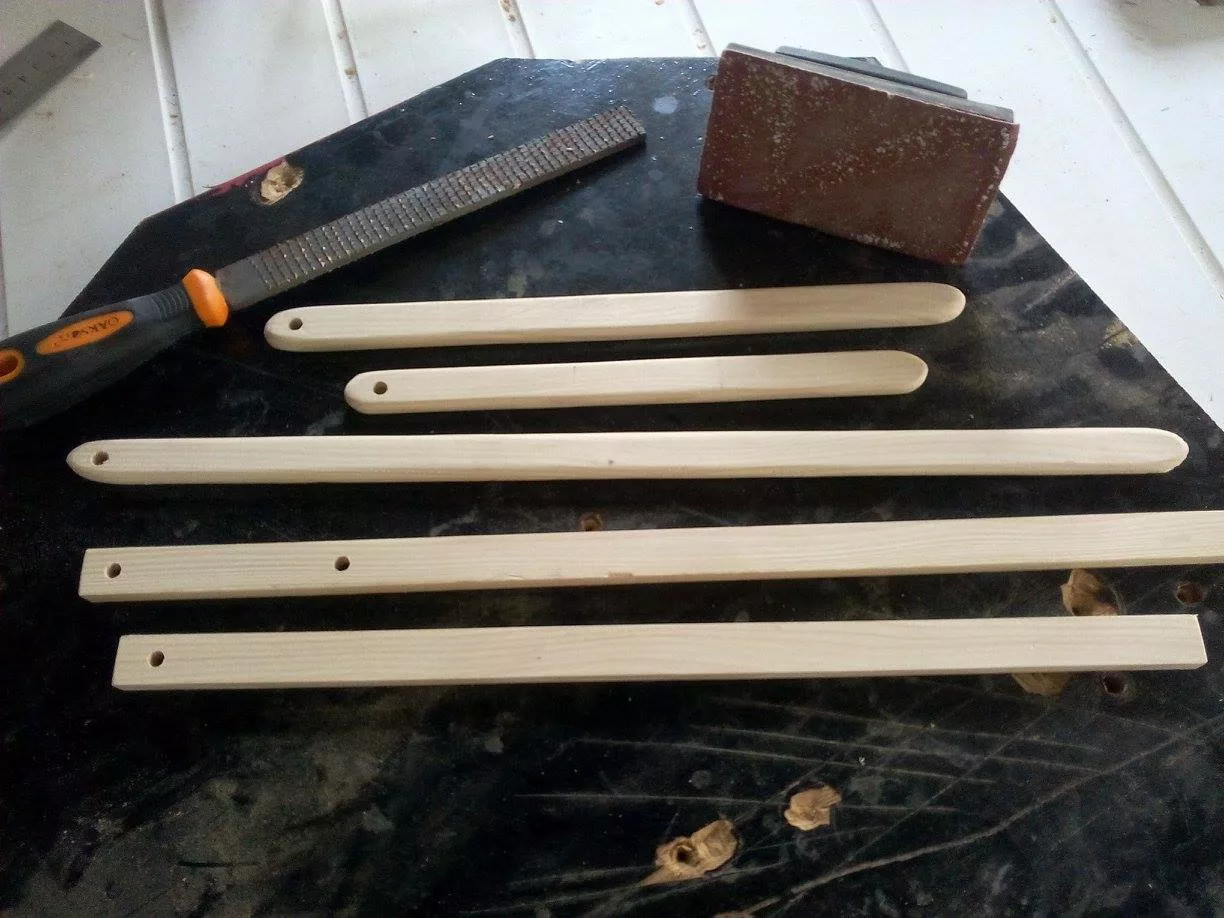

Voici le résultat que vous devez avoir après ponçage des angles.

Étape 7 :

Une petite vue du matériel utilisé et des travaux en cours de ponçage des angles.

Étape 8 :

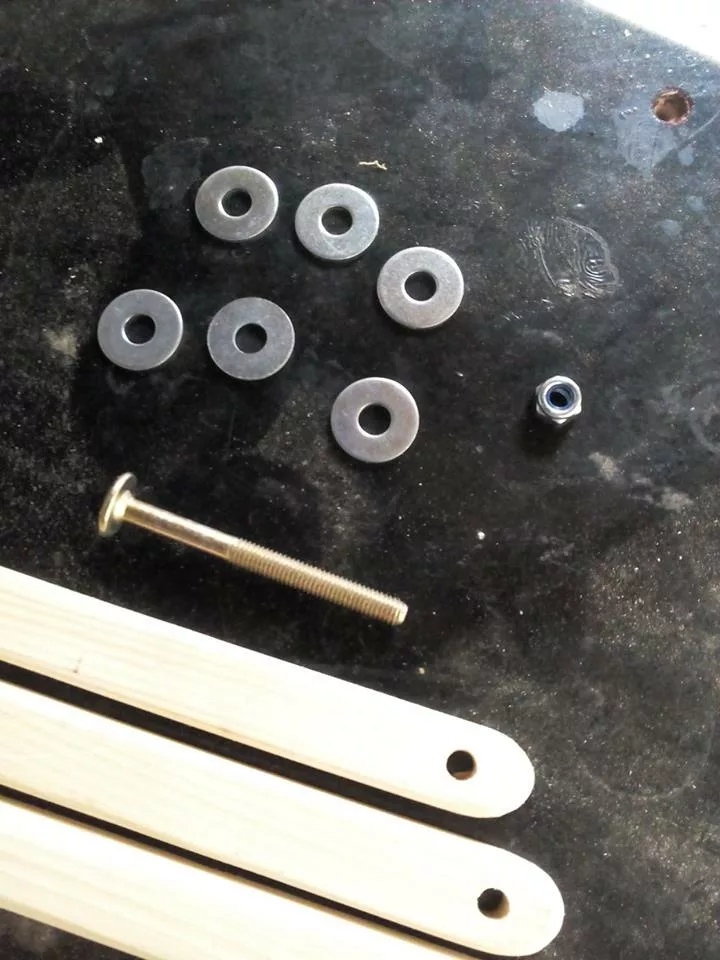

Afin de fixer les différentes baguettes entre-elles, nous aurons besoin de :
– un boulon de 7cm minimum et de diamètre de 6mm.
– 6 rondelles larges et fines d’un diamètre intérieur de 6mm
– 1 écrou auto-bloquant de diamètre 6mm (repérable par son petit liseret bleu)

Étape 9 :

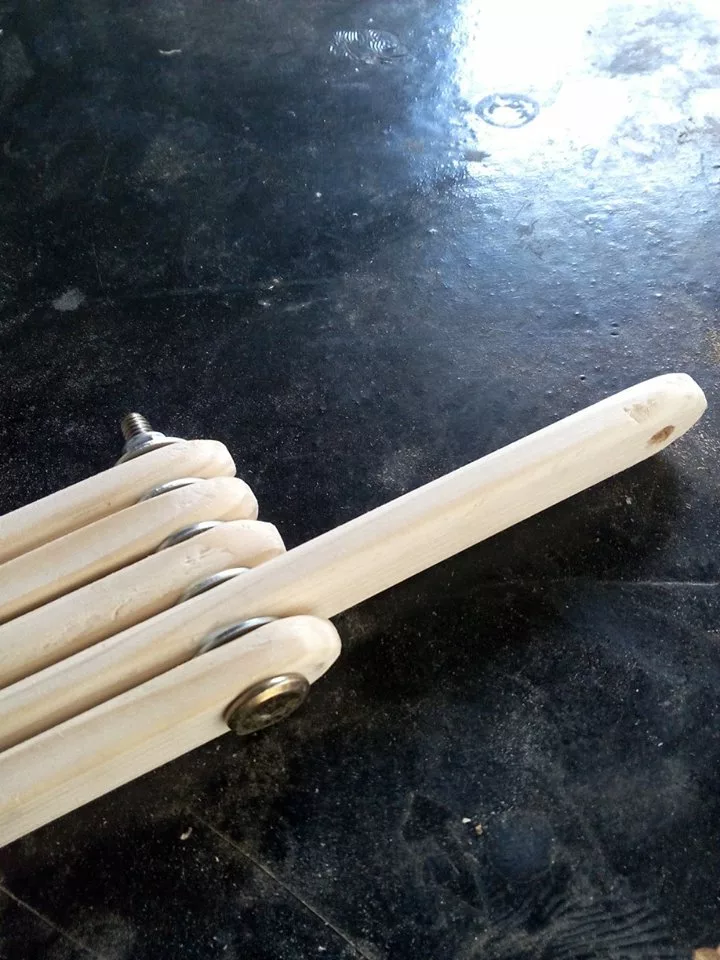

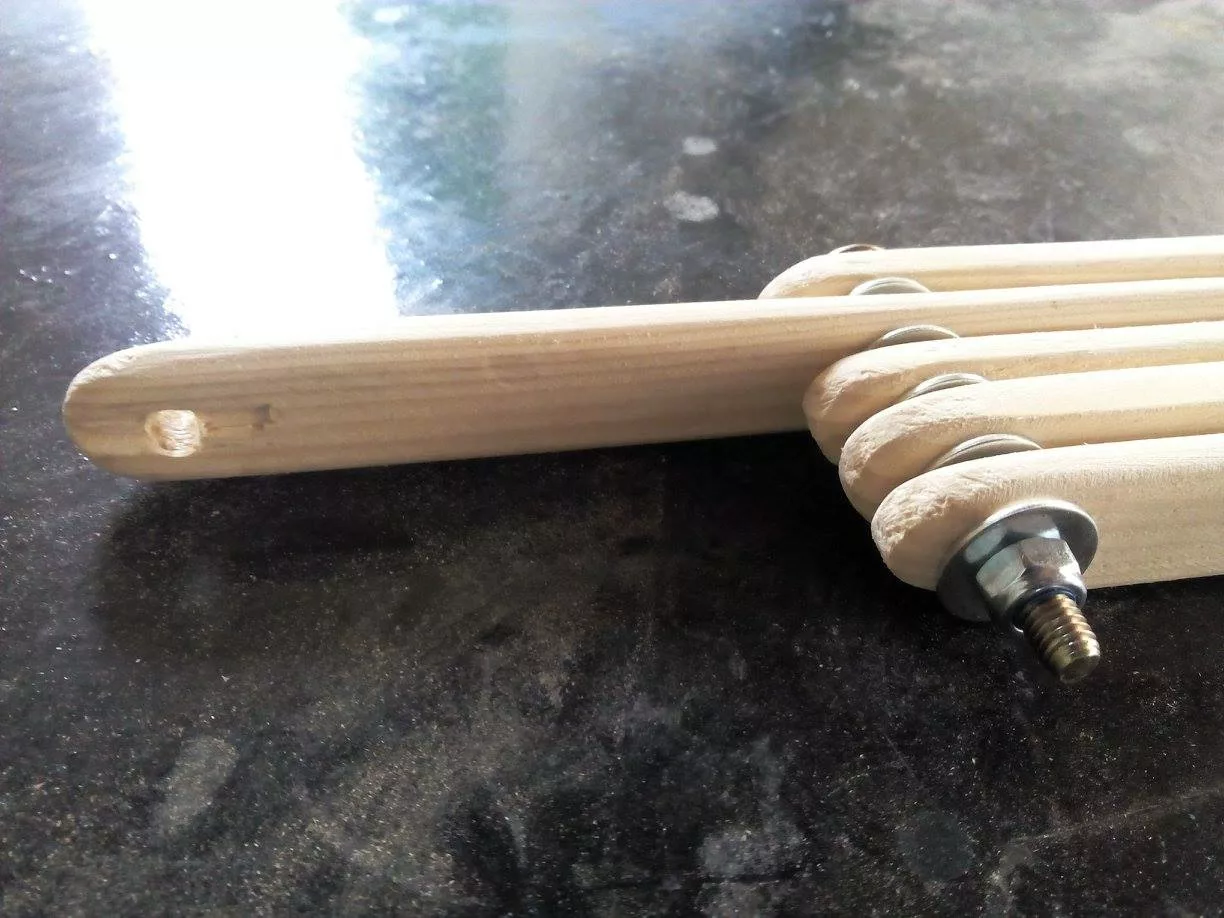

Le montage est fait afin de tester que tout passe bien.
Comme vous pouvez le remarquer, les rondelles en métal permettent de séparer les différentes baguettes afin qu’elles puissent mieux tourner sans frotter sur les autres.

Étape 10 :

L’écrou auto-bloquant vous évitera de devoir resserrer l’ensemble toutes les deux minutes et vous offrira un serrage plus précis des différentes baguettes.
Bien entendu, inutile de serrer comme un bourrin, les baguettes doivent pouvoir tourner sur leur axe librement.

Étape 11 :

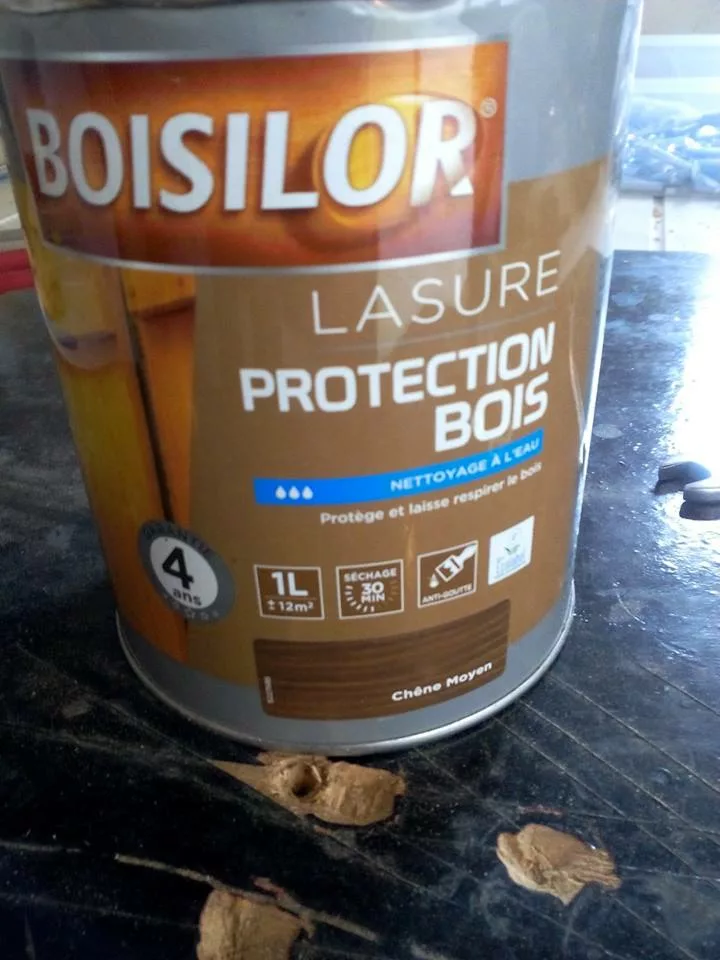

Pour colorer le bois, j’avais un vieux pot de lasure couleur chêne moyen … Ça fera l’affaire.
Bien entendu il vous faudra adapter la teinte du bois en fonction de la couleur du tissus utilisé pour les ailes.
Pour des ailes foncées, on choisira une lasure claire. Et inversement, pour des ailes claires, une lasure foncée sera idéale.

Étape 12 :

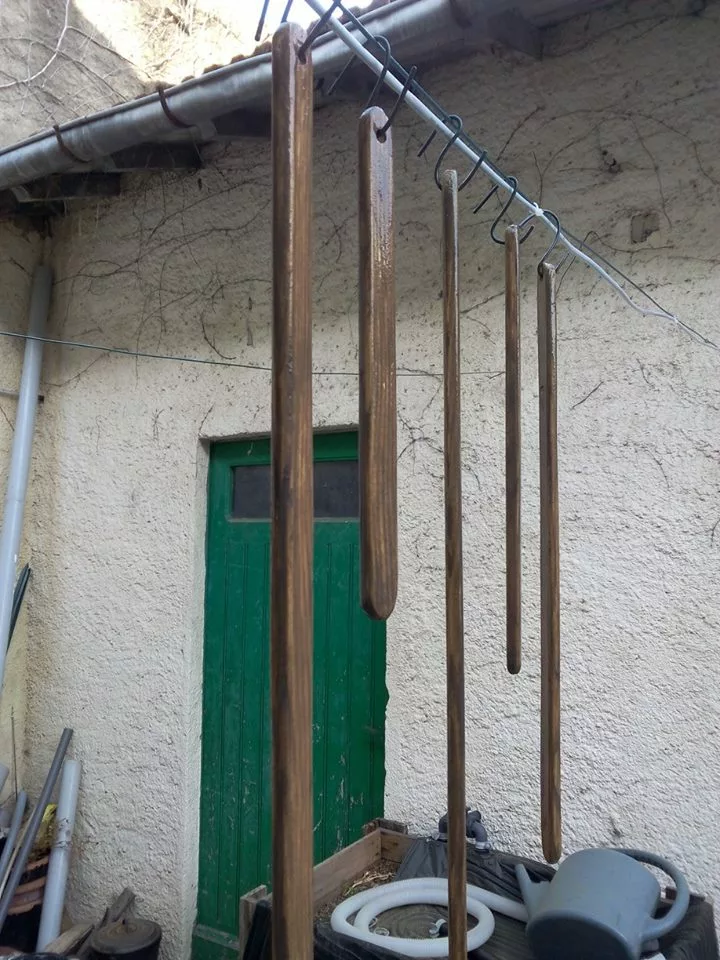

On passe à la peinture au pinceau. La lasure sèche très vite… inutile d’en mettre une tonne.
La première couche doit être fine et propre (le bois va absorber la lasure). Deux couches supplémentaires seront largement suffisantes

Étape 13 :

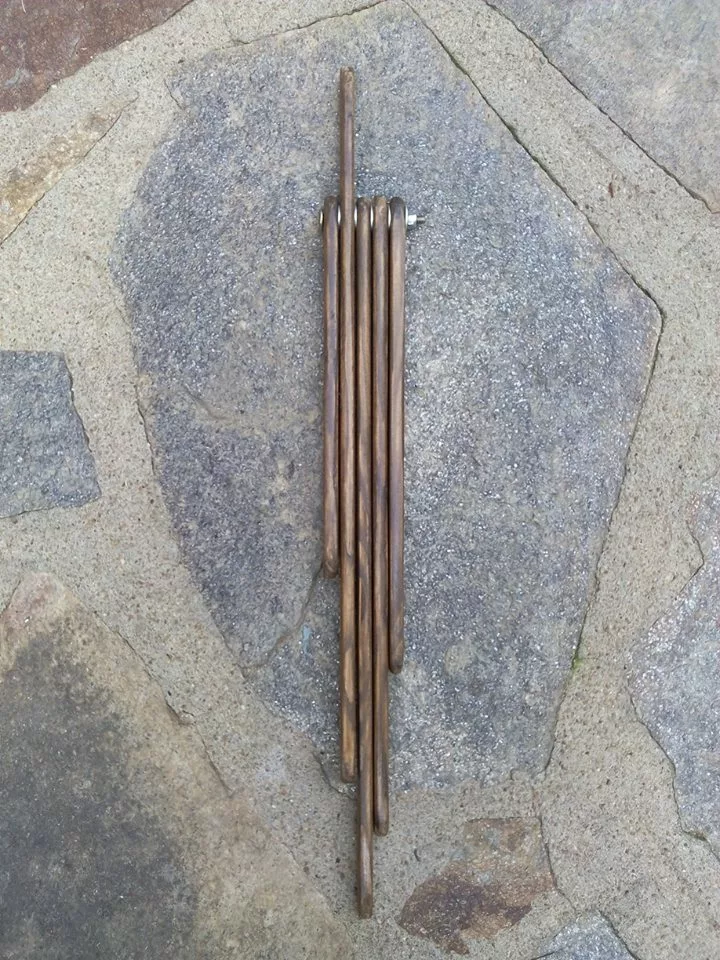

Une fois la lasure terminée, nous assemblons les différents éléments.
Attention à bien respecter l’ordre de mise en place des baguettes. C’est important dans le sens où cet ordre donnera la courbure de votre aile une fois déployée. Il conviendra de respecter le même ordre pour la seconde aile.

Étape 14 :

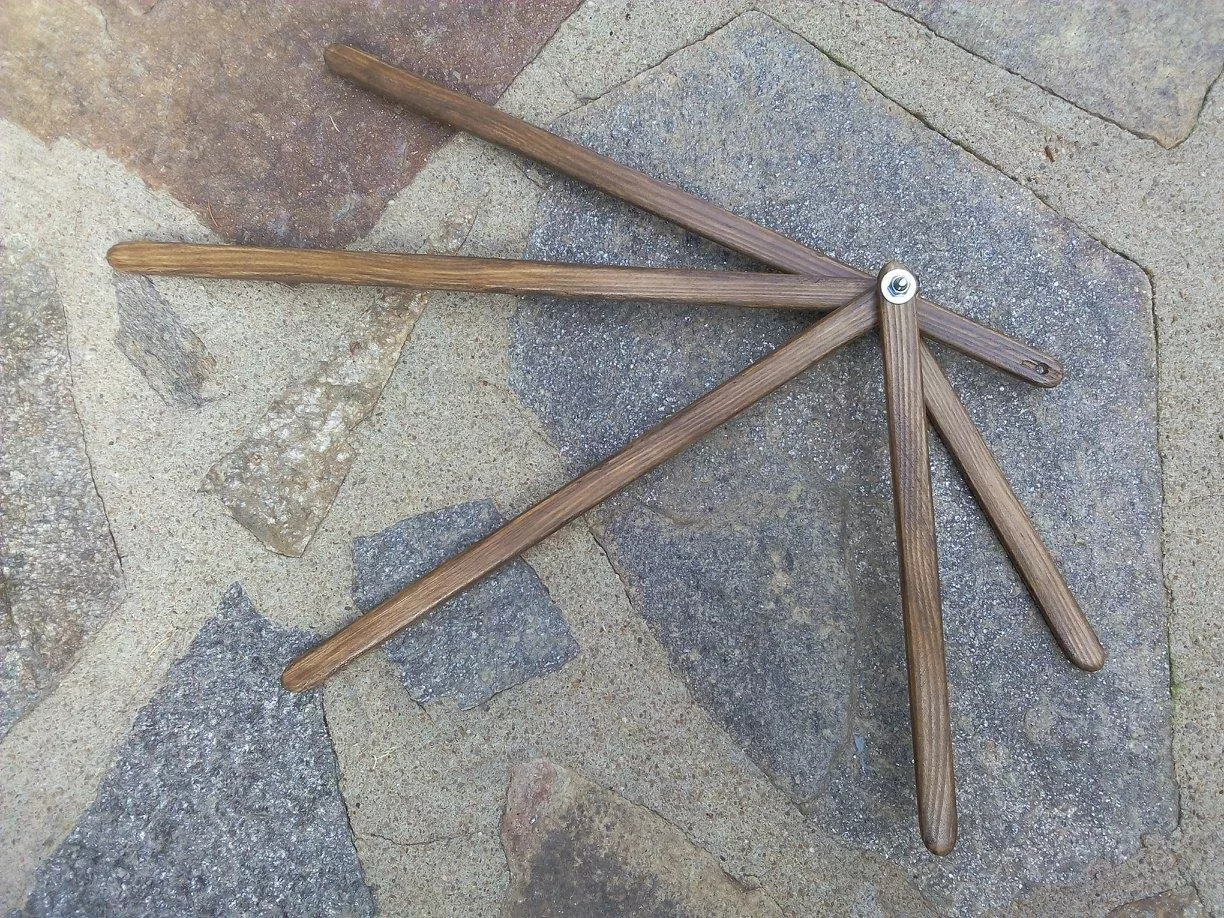

J’ouvre mon « chassis » afin de me faire une idée du rendu final.

Étape 15 :

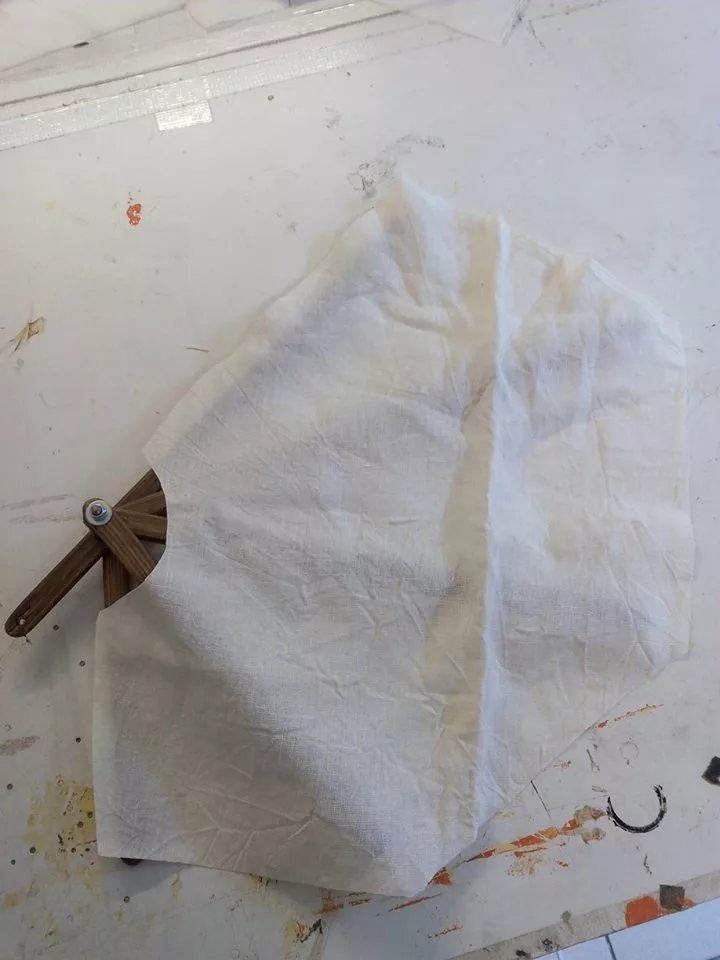

La structure est ouverte comme je le souhaite, et je place mon tissus dessus afin de le découper aux bonnes dimensions (pensez à prévoir 1 à 2 cm de plus si vous comptez faire un ourlet).

J’ai utilisé ici un tissus de toile assez rigide que l’on utilise dans les toiles d’ombrage de jardin.

Pensez à doubler votre tissus avant de le couper, comme ça vous aurez déjà découpé le tissus pour la seconde aile.

Étape 16 :

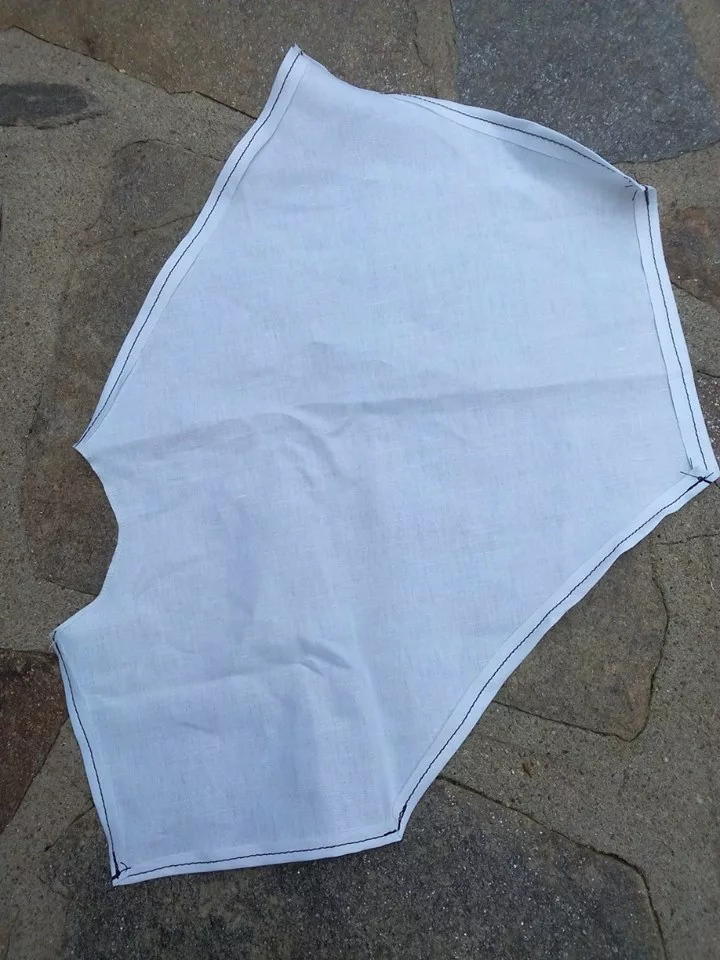

Mon tissus est taillé, et je fais un ourlet sur les extérieurs pour éviter que mon tissus s’effiloche avec le temps. Un fil foncé sur tissus clair est du plus bel effet à condition de faire des lignes bien droites.

Petite astuce pour ceux qui ne possèdent pas de machine à coudre ou une grand-mère couturière, il existe des bandes de tissus thermo-collantes permettant de réaliser facilement des ourlets. Un petit coup de fer à repasser dessus, et vous aurez un ourlet propre en quelques minutes et sans effort.

Étape 17 :

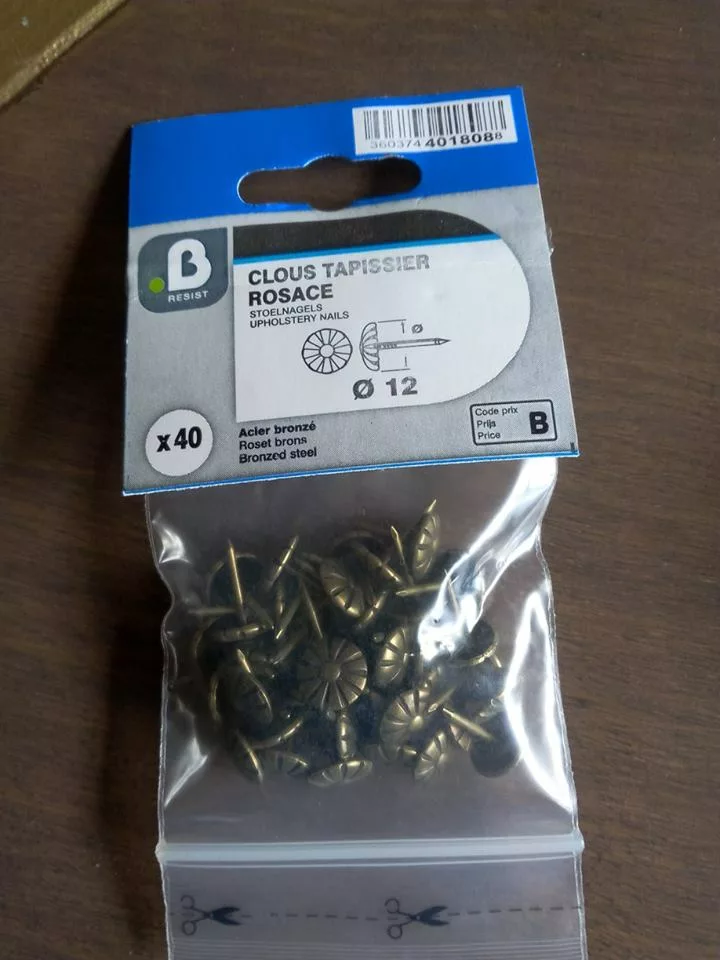

J’ai trouvé en magasin de bricolage des clous de tapissier au style assez ancien.

Moins de 3 euros le sachet de 40. Attention à la longueur du clou, il vous faudra sans doute les recouper à la pince coupante pour éviter qu’ils ne dépassent.

Vous pouvez également utiliser des agrafes ou des punaises afin de fixer votre tissus sur la structure des ailes.

Étape 18 :

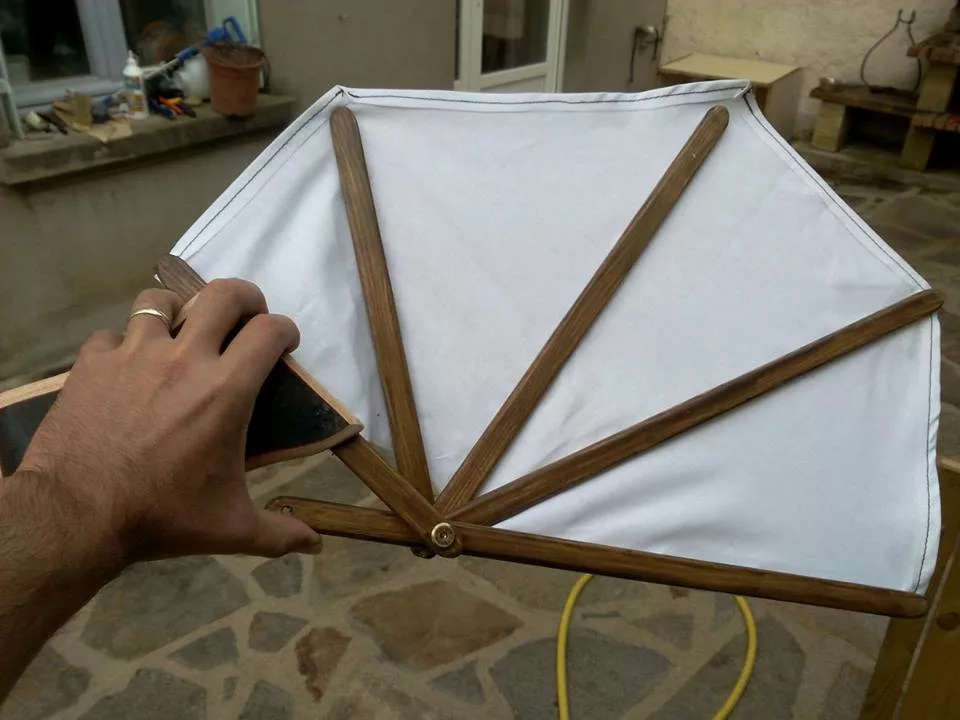

Je fixe mon tissus sur les différentes baguettes à l’aide des clous de tapissier.

Attention : Laissez libre la dernière baguette afin que vous puissiez la fixer facilement sur le support des ailes.
Mon aile prend forme.

Étape 19 :

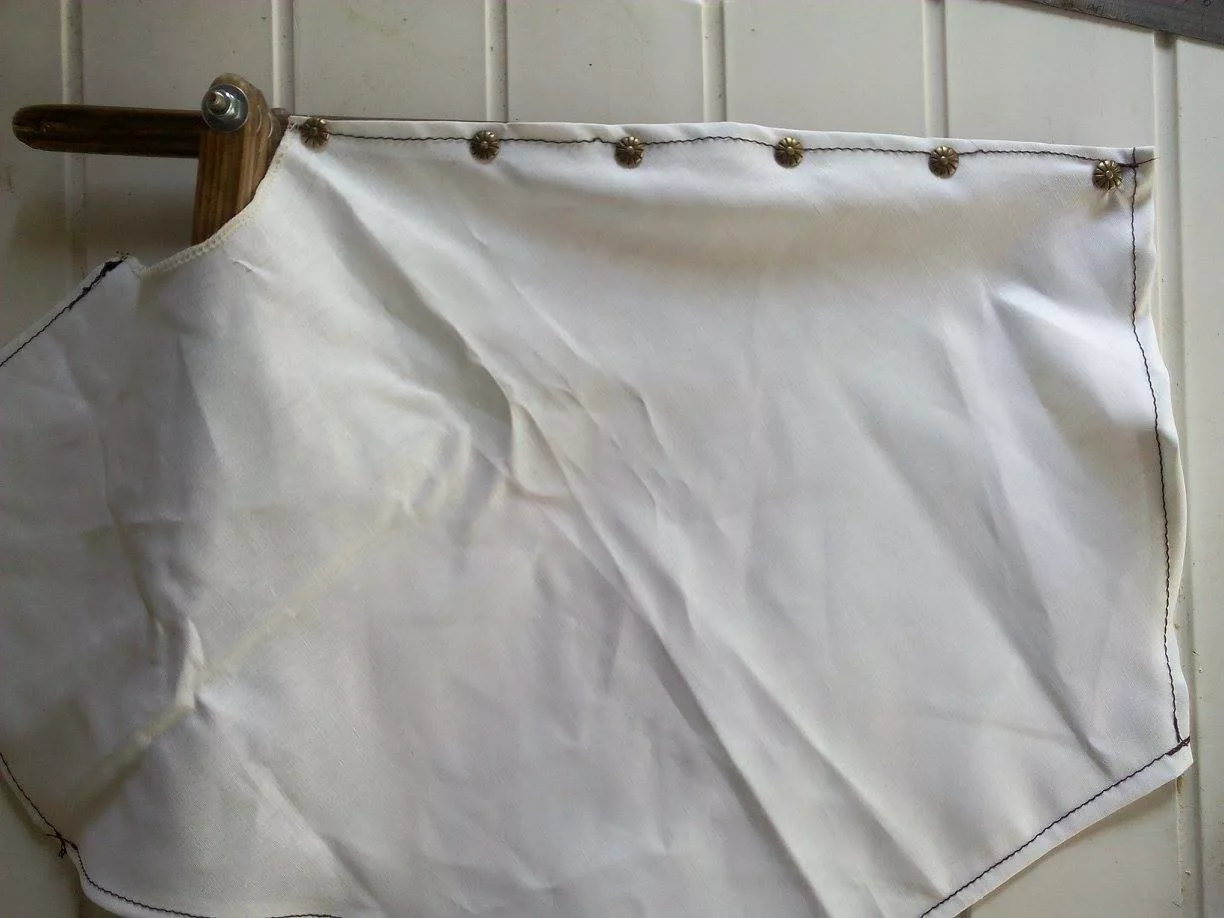

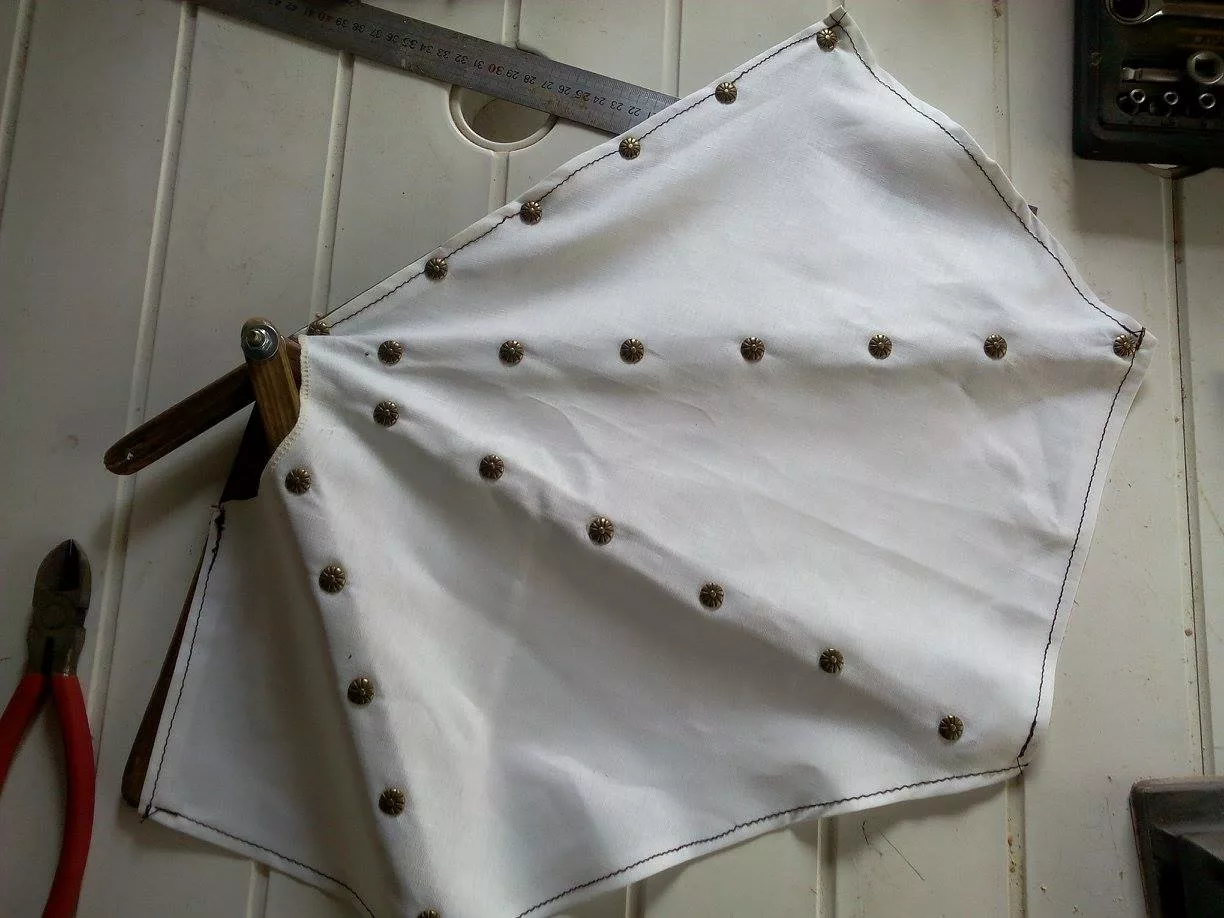

Mon tissus est fixé sur les baguettes avec les clous.

Étape 20 :

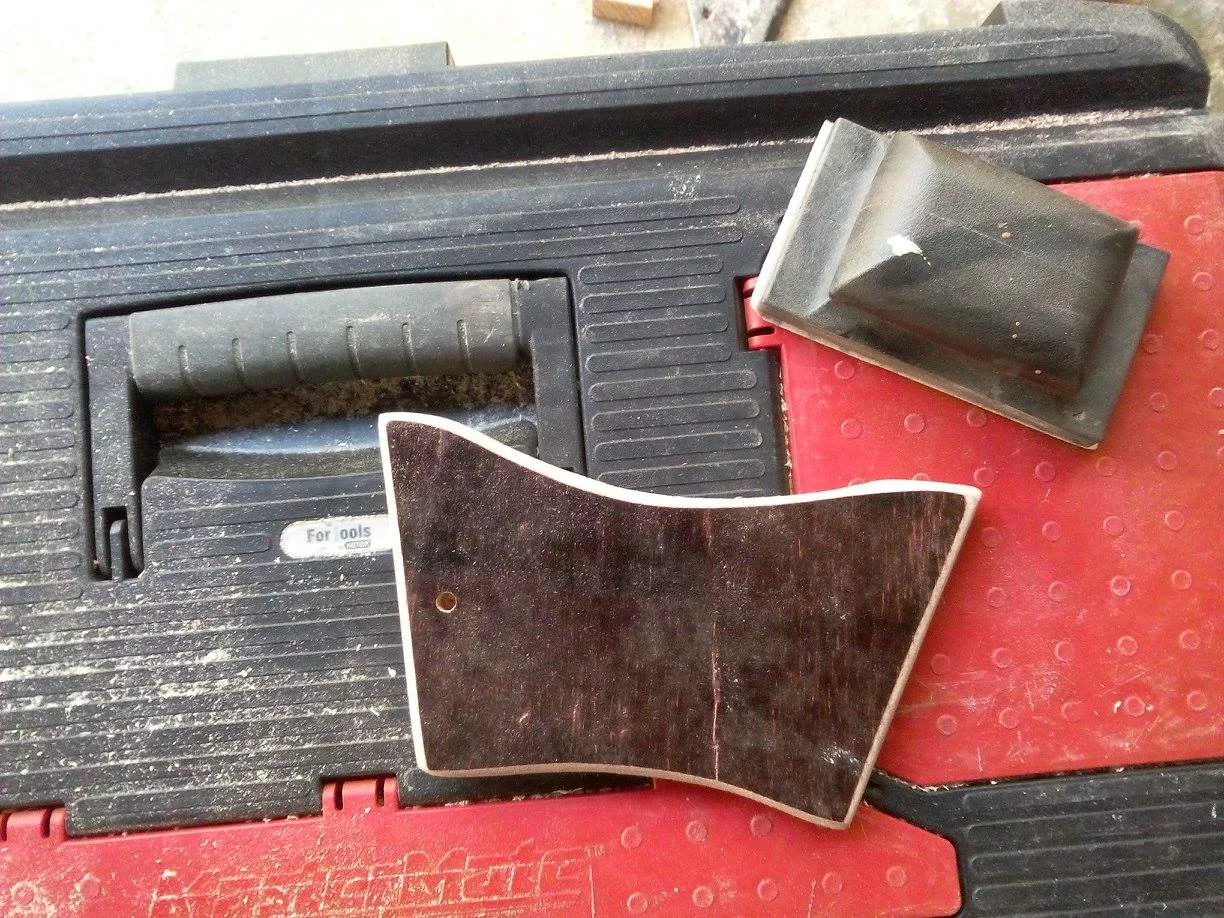

Je réalise en bois un petit support pour y fixer mes ailes.
Largeur en haut : 20cm
Largeur en bas : 14 cm
Hauteur : 13 cm

Étape 21 :

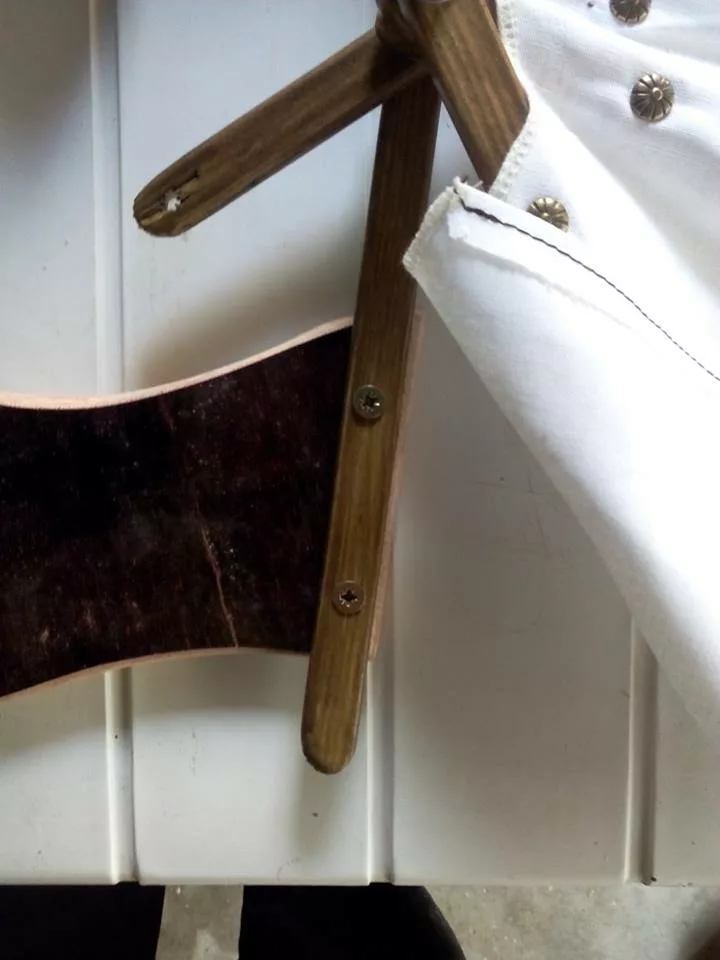

Je fixe la dernière baguette (où je n’avais pas fixé le tissus) sur le support préalablement réalisé.
Deux grosses vis sont largement suffisantes. Pensez à faire un avant trou pour glisser votre vis afin d’éviter que votre baguette ne s’ouvre en deux.

Étape 22 :

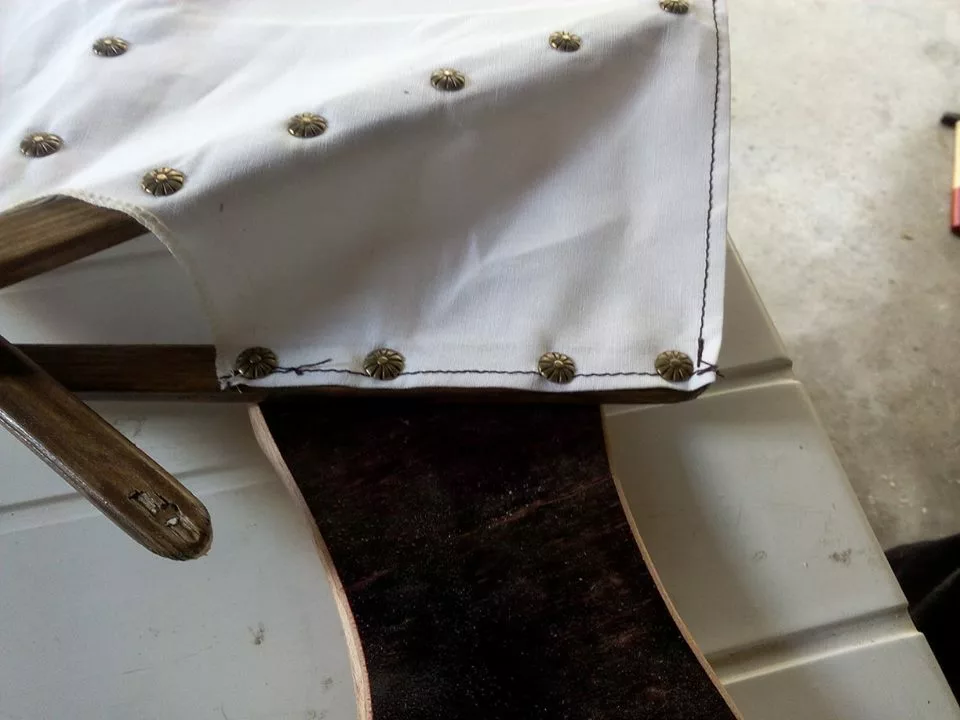

La baguette fixée sur le support, je fixe le tissus sur la dernière partie avec mes clous de tapissier.

Étape 23 :

Mon aile est terminée et en place.
Reste à faire pareil pour la seconde.

Étape 24 :

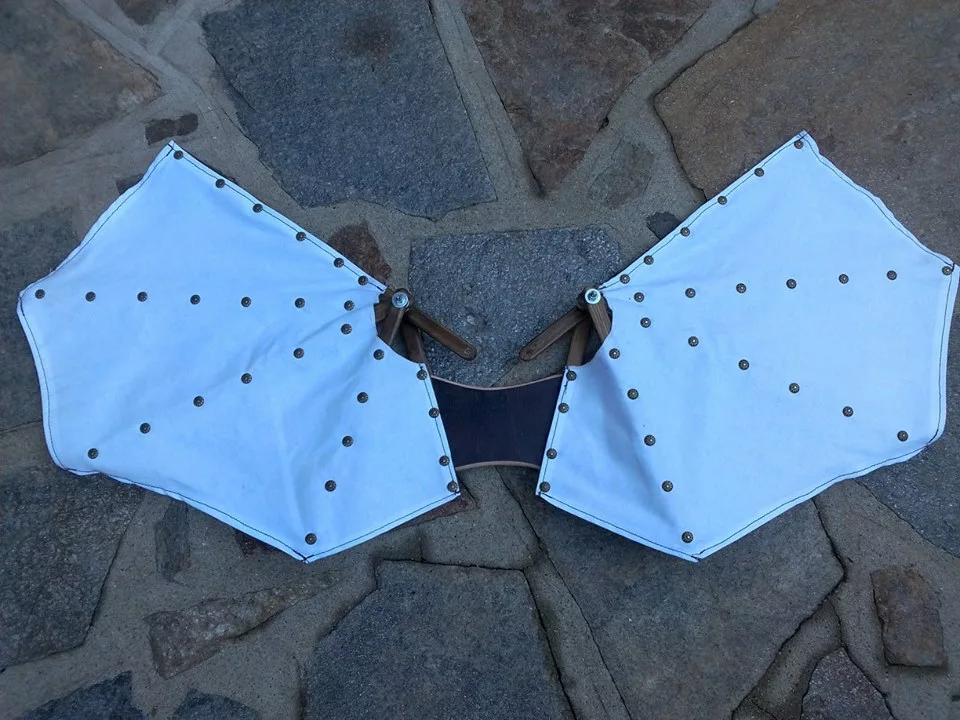

La seconde aile est terminée et montée sur le support.
L’envergure des ailes ouvertes est de 110 cm (comme j’avais prévu).

Étape 25 :

Passons au système d’ouverture et fermeture des ailes.

J’ai opté pour un système simple, peu coûteux et surtout très facile à utiliser.

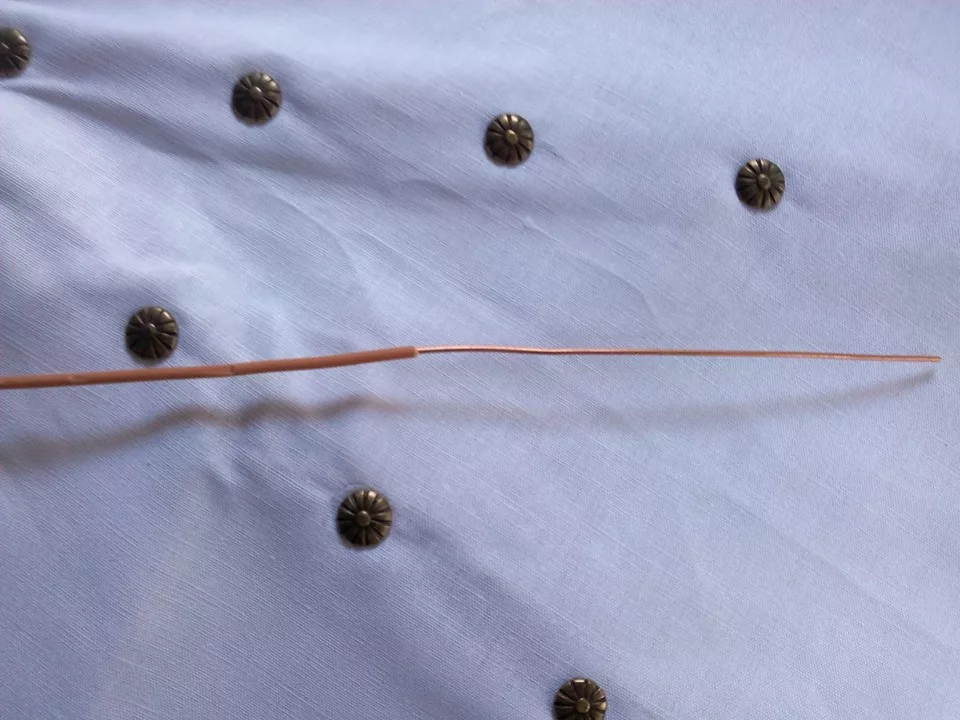

Je commence par dénuder un fil électrique afin de récupérer le fil de cuivre.

Étape 26 :

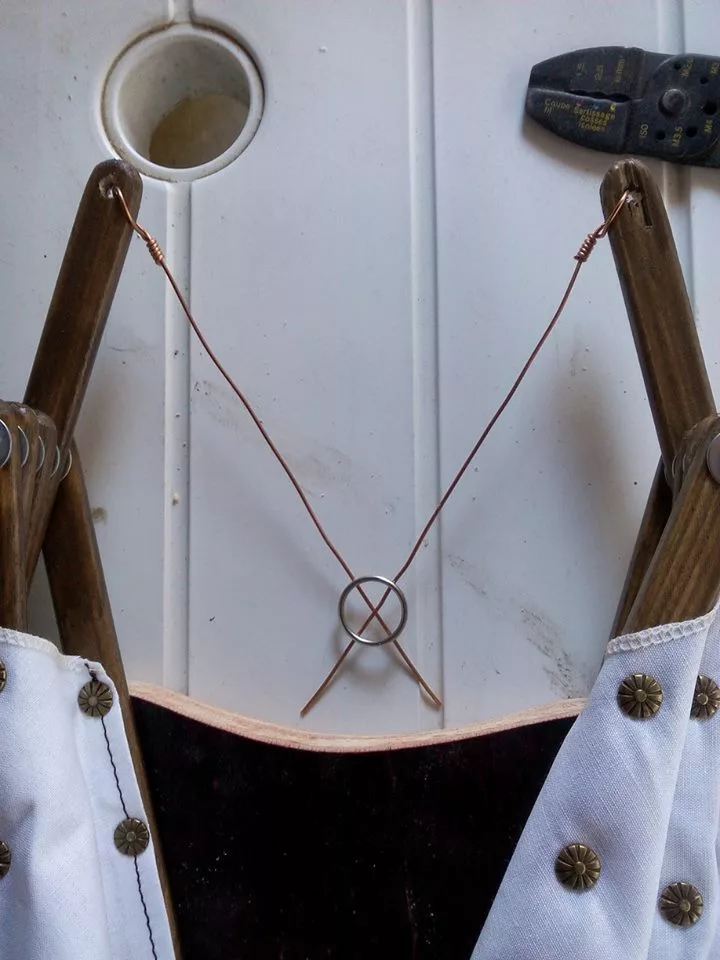

Je fixe mes deux fils de cuivre dans les trous qui serviront au balancier des ailes.
Un simple anneau (ceux qu’on utilise pour les porte-clés par exemple) me servira d’attache pour relier les deux ailes ensemble.
Ainsi, si on déplace l’anneau vers le bas, les ailes s’ouvriront en même temps et de façon régulière.

Étape 27 :

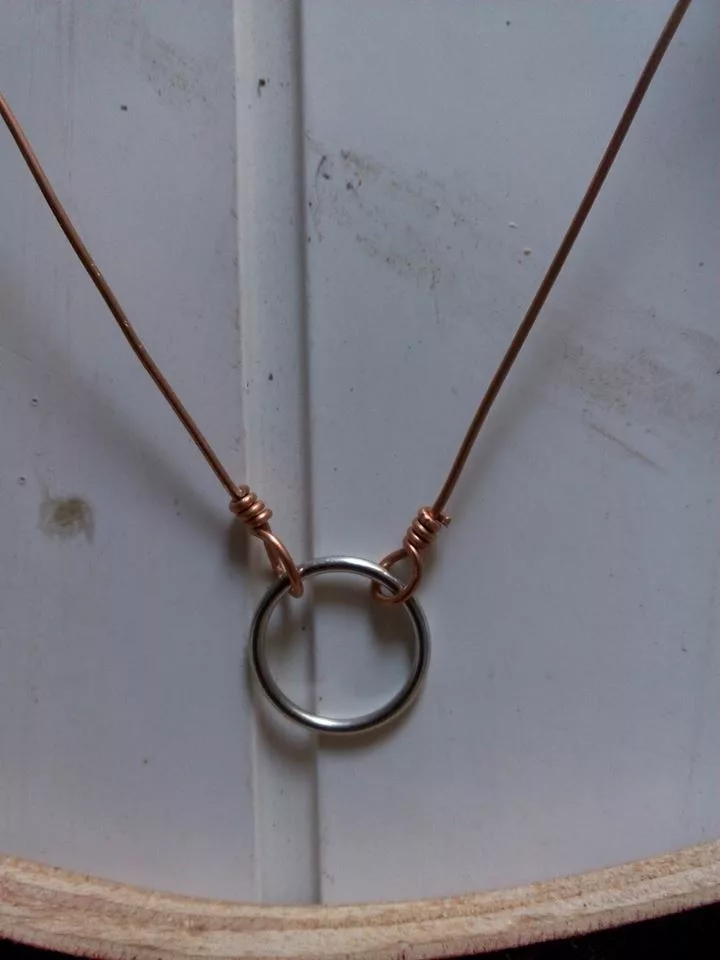

Je fixe mes deux fils autour de l’anneau.

Étape 28 :

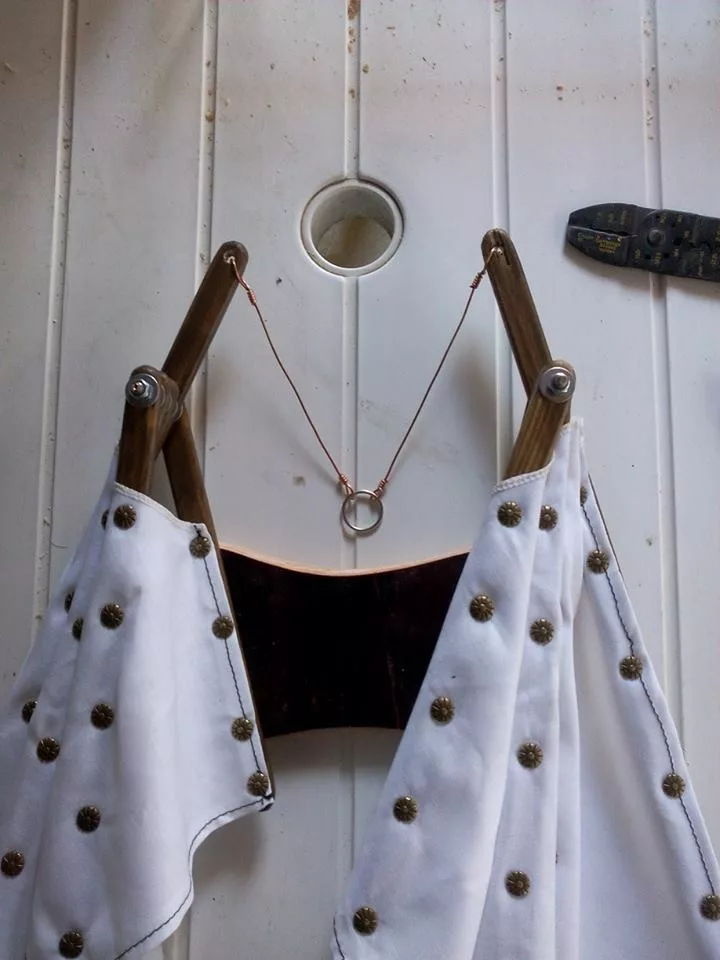

Et voilà, la base du système de fixation est terminée.
Reste à trouver comment laisser l’anneau en position haute ou basse suivant si l’on souhaite garder les ailes ouvertes ou fermées. Certains ont sans doute déjà une petite idée de la technique à utiliser 😉

Étape 29 :

J’ai pas mal cogité pour le système de blocage des ailes en positions ouvertes.
Comment faire un truc simple, rapide à mettre en œuvre, facilement accessible une fois les ailes portées.

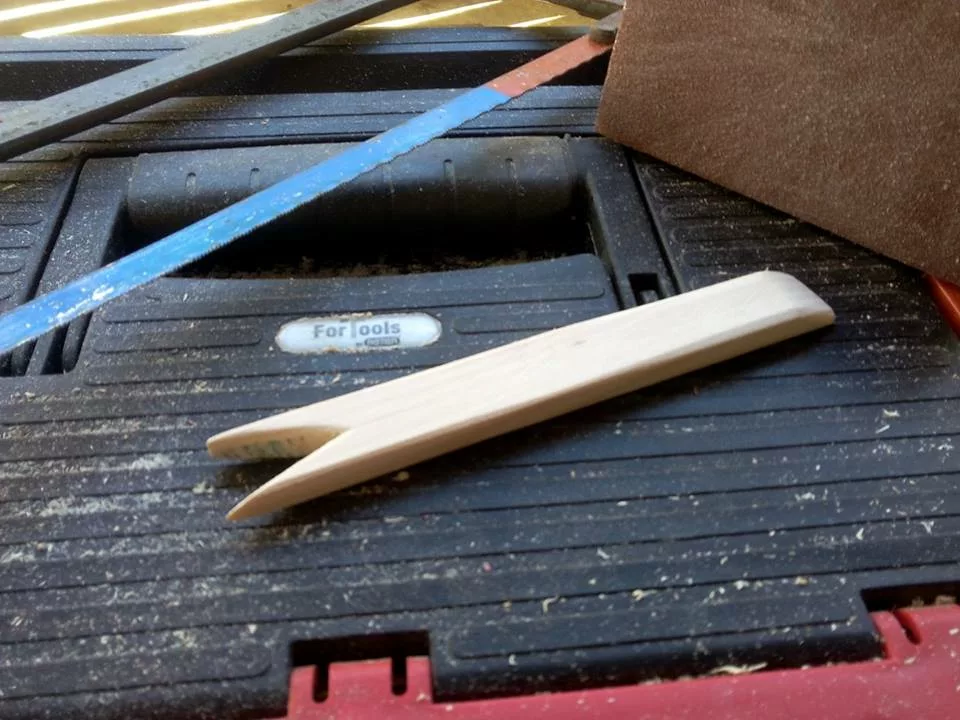

J’attaque donc la création d’une nouvelle pièce faite dans l’une des chutes des baguettes en bois.

Étape 30 :

Un anneau, une ficelle (provisoire pour les tests) avec un nœud habilement placé, un anneau qui sert de guide pour ma ficelle, vissé dans mon nouveau support et pour finir, je fixe ma nouvelle pièce sur le support des ailes.
Voilà tout est prêt pour maintenir mes ailes en place.

Étape 31 :

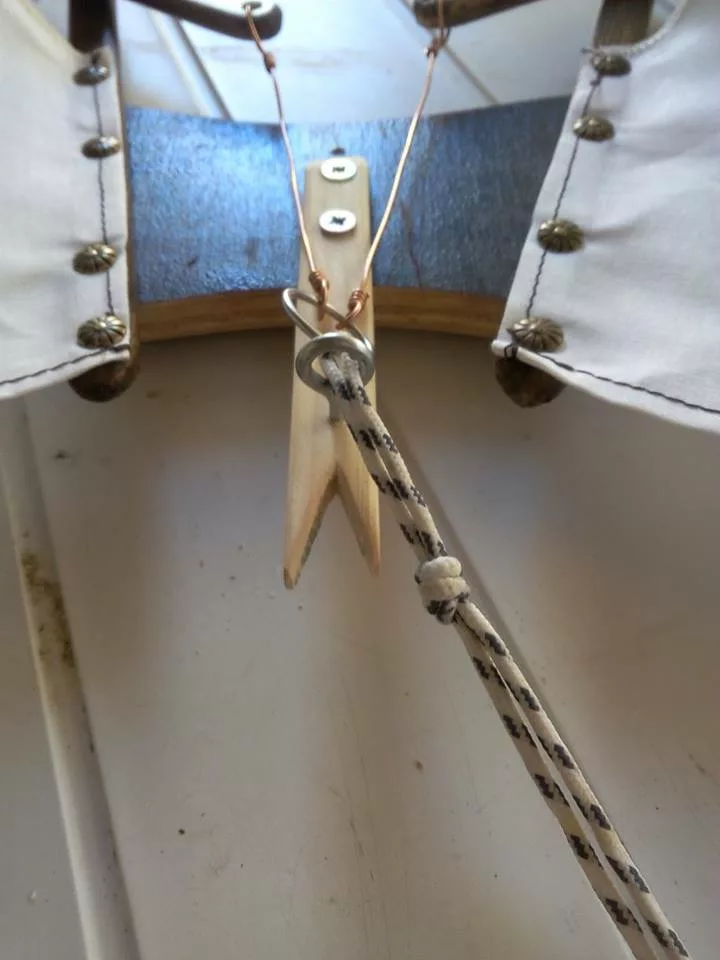

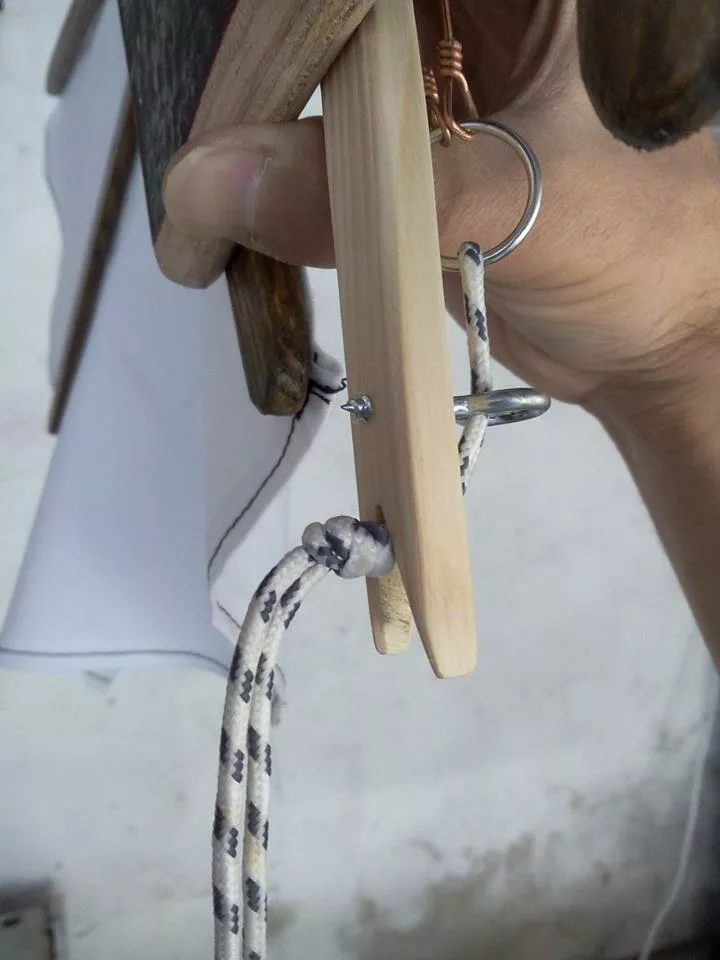

L’anneau sert de guide pour ma ficelle.
Le nœud doit pouvoir passer dans l’anneau lorsque que nous rabaisserons les ailes.
Dès que nous ouvrons les ailes, le nœud de la ficelle servira de buttée en étant glissé à l’intérieur de l’encoche.
C’est simple et fonctionnel.
Il suffira de tirer sur la ficelle pour rabaisser les ailes ou alors tirer sur la ficelle et bloquer le nœud dans l’encoche pour bloquer les ailes en position ouverte. Le poids des ailes faisant le reste, notre nœud reste bloqué dans l’encoche et nos ailes restent ouvertes.

Étape 32 :

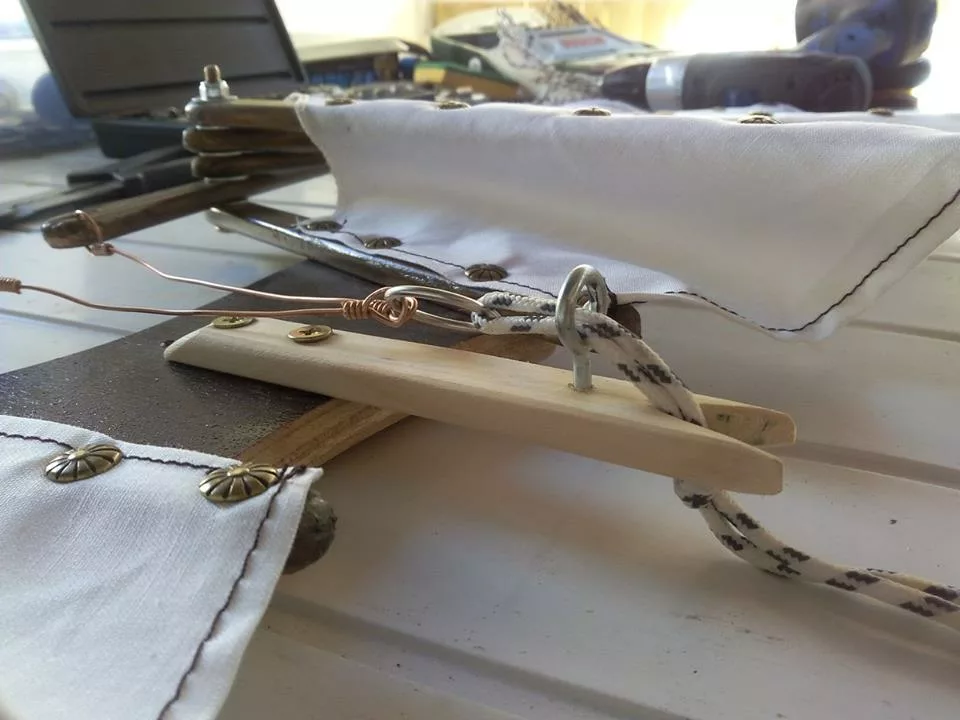

Le système en détail avec les ailes ouvertes.
Simple non ?

Les ailes sur scène à l’occasion du Jap’in Tarn 2017 portées par mon fils en compagnie de ma femme et mon petit dernier

Comme vous avez pu vous en rendre compte, il s’agit ici d’une base de fabrication. Libre à vous d’adapter cette réalisation en fonction de vos besoins et/ou de vos envies. Soyez créatifs 😉
